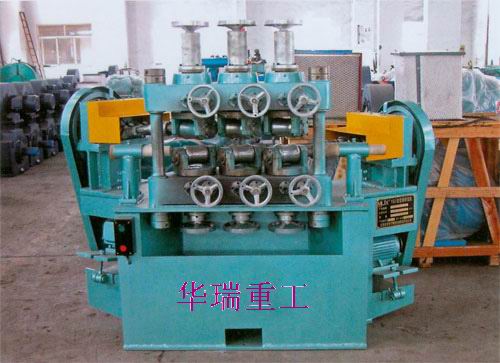

JZJ20型管材、棒材矯直機

    管材、棒材矯直機是利用上下傾斜的矯直輥交錯布置,使得棒材在矯直輥的摩擦帶動下旋轉前進,產生塑性彎曲變形從而實現矯直。可以對對Φ6-Φ50mm的管材、棒材進行矯直，不同的規(guī)格選用不同型號的矯直機。

JZJ20型管材、棒材矯直機技術參數

參數名稱 Parameter	JGB20A	JGB20B
矯直管子直徑范圍(mm)	Φ5～Φ20	Φ5～Φ20
矯直管子壁厚范圍(mm)	0.5～4	0.5～4
矯直管子屈服強度(N/mm2)	≤392	≤392
矯直速度(m/min)	32.5	32.5
矯直輥角度調整范圍	30°～33°	30°～33°
矯直輥喉徑(mm)	Φ75	Φ75
矯直輥輥身長度(mm)	100	100
矯直輥距(mm)	190	190
矯前允許彎曲度(mm/m)	≤30	≤30
一次矯整彎曲度(mm/m)	≤1	≤0.8
左右傳動電機型號	Y100L-6	Y120M-6
電動機功率(kw)	1.5×2	2.2×2
機器外形尺寸(mm)	1275×890×1405	1945×1055×1400
機器重量(Kg)	1050	1500
矯直輥配置型式	2-2-2	2-2-2-2-2
